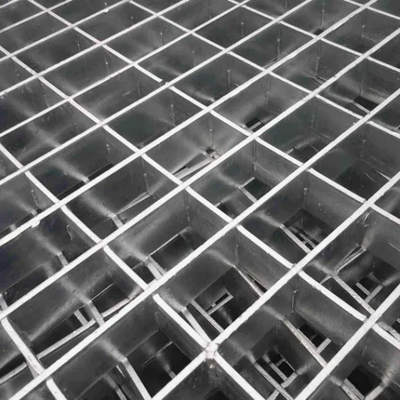

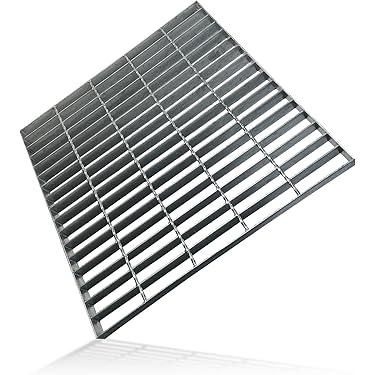

เครื่องขัดเหล็กที่ล็อคด้วยพิมพ์ พร้อมผิวผิวผิวกระดาษหมึกร้อนสําหรับการใช้งานหนัก

Place of Origin:เหอหนาน
ชื่อแบรนด์:Gnee
การรับรอง:SGS
ความสามารถในการจัดหา:10,000 ตัน / ตันต่อเดือน
รายละเอียดสินค้า
ผลิตภัณฑ์ตะแกรงเหล็กเชื่อมแรงดัน
ภาพรวมผลิตภัณฑ์

ตะแกรงเหล็กแบบกดล็อคผลิตขึ้นด้วยกระบวนการที่รวมถึงการบาก การเสียบแกนกด และการตกแต่ง ณ จุดตัดของเหล็กแบนและแกนแนวนอน แกนแนวนอนจะถูกกดเข้าไปในเหล็กแบนรับน้ำหนักและยึดแน่น ในบางการใช้งาน อาจใช้เหล็กแบนสำหรับแกนแนวนอนด้วย

ตะแกรงนี้ใช้กันอย่างแพร่หลายสำหรับการใช้งานในอุตสาหกรรมต่างๆ รวมถึงพื้นทางเดิน สะพานลอย/พื้นชั้นลอย ลูกตั้งบันได รั้ว พื้นถังเก็บของ ทางลาด พื้นท่าเรือ/คลังสินค้า ฝาปิดรางระบายน้ำ การ์ดนิรภัยหน้าต่างและเครื่องจักร รางล้าง ตะแกรงระบายอากาศ ชั้นวางของ เพดานแขวน และฝาปิดบ่อระบายน้ำ

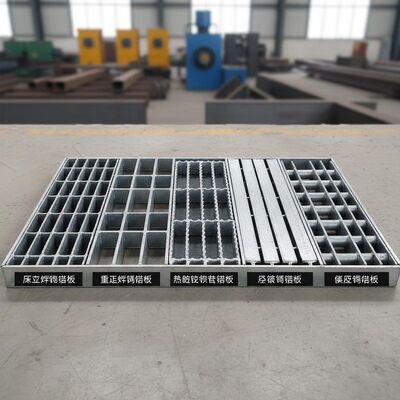

Press-locked steel grating installation and application examples
ข้อมูลจำเพาะทางเทคนิค
วัสดุ เหล็กคาร์บอน Q235, สแตนเลส 304 / 316
ประเภท กดล็อค / เหล็กแบน / เหล็กหยัก / เหล็ก I
ขนาดเหล็กแบนรับน้ำหนัก 20 x 3 ถึง 100 x 9 มม.; ข้อมูลจำเพาะส่วน I: 25 x 5 x 3, 32 x 5 x 3, 38 x 5 x 3, 40 x 5 x 3, 50 x 5 x 3, 50 x 7 x 4, 55 x 7 x 4, 60 x 7 x 4, 65 x 7 x 4, 70 x 7 x 4, 75 x 7 x 4 เป็นต้น
ระยะห่างเหล็กแบนรับน้ำหนัก 12.5 ถึง 100 มม. (แนะนำ 30, 40, 60 มม., มีมาตรฐานอเมริกา)
ระยะห่างแกนขวาง 18.5 ถึง 101.6 มม. (แนะนำ 50, 100 มม., มีมาตรฐานอเมริกา)
ข้อมูลจำเพาะมาตรฐาน เหล็กแบนรับน้ำหนัก: 25x3 มม. / ระยะห่างศูนย์กลาง: 30 มม., 40 มม., 50 มม., 100 มม.
แกนแนวนอน: 10x2 มม. / ระยะห่างศูนย์กลาง: 50 มม., 100 มม.
การเคลือบผิว ไม่เคลือบ / ทาสี / ชุบสังกะสีแบบจุ่มร้อน
มาตรฐานเหล็ก จีน GB700-88 / อเมริกา ASTM (A36) / อังกฤษ ASTM (A36)
มาตรฐาน HDG จีน GB/T13912-92 / อเมริกา ASTM (A123) / อังกฤษ BS729
มาตรฐานคุณภาพ จีน YB/T4001-1998, อเมริกา ANSI/NAAMM (MBG531-88), อังกฤษ BS4592-1987, ออสเตรเลีย AS1657-1992
ข้อมูลจำเพาะระยะห่างเหล็กแบนรับน้ำหนัก
เลขที่ ระยะห่างเหล็กแบนรับน้ำหนัก (มม.) ความกว้างแผงมาตรฐาน (ความหนาเหล็กแบนรับน้ำหนัก 5 มม.) จำนวนเหล็กแบนรับน้ำหนัก (ชิ้น) หมายเหตุ
1 12.5 1005 81 ระยะห่างระหว่างสองด้านเล็กกว่าระยะห่างเหล็กแบนรับน้ำหนักปกติ
2 15 1010 68
3 20 1010 51
4 22 995 46
5 23.85 1007 43
6 25 1005 41
7 30 995 34
8 30.16 1000 34
9 30.3 1005 34
10 32.5 1013 32
11 34.3 1000 30
12 35 1020 30
13 35.3 1029 30
14 40 1005 26
15 41 1030 26
16 41.4 999 25
17 50 1005 21
18 60 965 17
19 62 997 17

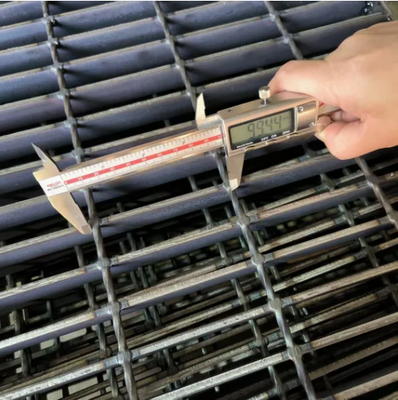

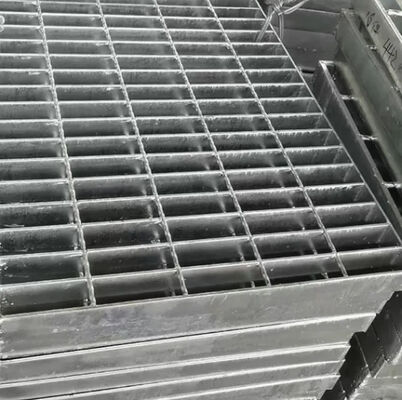

Steel grating technical details and close-up view
สรุปผลิตภัณฑ์

ผลิตภัณฑ์ตะแกรงเหล็กเชื่อมแรงดัน ภาพรวมผลิตภัณฑ์ ตะแกรงเหล็กแบบกดล็อคผลิตขึ้นด้วยกระบวนการที่รวมถึงการบาก การเสียบแกนกด และการตกแต่ง ณ จุดตัดของเหล็กแบนและแกนแนวนอน แกนแนวนอนจะถูกกดเข้าไปในเหล็กแบนรับน้ำหนักและยึดแน่น ในบางการใช้งาน อาจใช้เหล็กแบนสำหรับแกนแนวนอนด้วย ตะแกรงนี้ใช้กันอย่างแพร่หลายสำหรั...
