ตะแกรงเหล็กกล้าชุบสังกะสีแบบจุ่มร้อนสำหรับงานหนัก

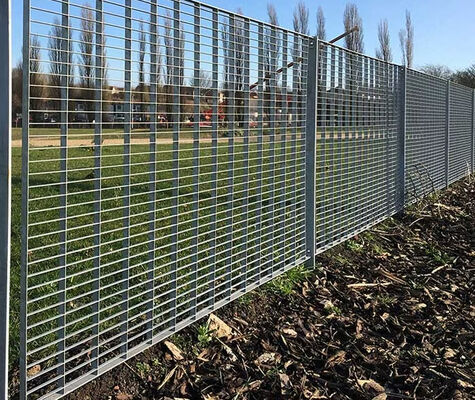

ตะแกรงเหล็ก หรือที่เรียกว่า ตะแกรงบาร์ หรือตะแกรงโลหะ เป็นชุดประกอบแบบเปิดของแท่งโลหะที่ออกแบบมาเพื่อรองรับน้ำหนักมากโดยมีน้ำหนักน้อยที่สุด แถบรับน้ำหนักวิ่งไปในทิศทางเดียวและเว้นระยะห่างโดยการยึดติดกับแถบขวางที่ตั้งฉากกับแถบเหล่านั้น วัสดุอเนกประสงค์นี้ใช้กันอย่างแพร่หลายเป็นพื้น ระเบียง ทางเดินบันได รั้ว ฝาครอบราง และแท่นบำรุงรักษาในโรงงาน เวิร์คช็อป ห้องเครื่องยนต์ ช่องรถเข็น พื้นที่บรรทุกหนัก อุปกรณ์หม้อไอน้ำ และพื้นที่อุปกรณ์หนัก
ข้อมูลจำเพาะของผลิตภัณฑ์
มาตรฐานวัสดุ
ASTM A36, A1011, A569, Q235, S275JR, สแตนเลสสตีล 304, เหล็กกล้าคาร์บอนอ่อน & เหล็กกล้าคาร์บอนต่ำ ฯลฯ
ขนาดของแถบรับน้ำหนัก
- 25x3, 25x4, 25x4.5, 25x5, 30x3, 30x4, 30x4.5, 30x5, 32x5, 40x5, 50x5, 65x5, 75x6, 75x10, 100x10mm, ฯลฯ
- I bar: 25x5x3, 30x5x3, 32x5x3, 40x5x3, ฯลฯ
- มาตรฐาน US: 1"x3/16", 1 1/4"x3/16", 1 1/2"x3/16", 1"x1/4", 1 1/4"x1/4", 1 1/2"x1/4", 1"x1/8", 1 1/4"x1/8", 1 1/2"x1/8", ฯลฯ
ระยะพิทช์ของแถบรับน้ำหนัก
12.5, 15, 20, 23.85, 25, 30, 30.16, 30.3, 32.5, 34.3, 35, 38.1, 40, 41.25, 60, 80mm ฯลฯ
มาตรฐาน US: 19-w-4, 15-w-4, 11-w-4, 19-w-2, 15-w-2 ฯลฯ
ระยะพิทช์ของแถบขวางบิด
38.1, 50, 60, 76, 80, 100, 101.6, 120mm, 2" & 4" ฯลฯ
การเคลือบผิว
ไม่ผ่านการบำบัด (สีดำ), ชุบสังกะสีแบบจุ่มร้อน, เคลือบผง, ชุบด้วยไฟฟ้า, ทาสี หรือตามความต้องการของลูกค้า
รูปแบบตะแกรง
แบบเรียบ / ผิวเรียบ, แบบฟันเลื่อย / ฟันปลา, I bar, I bar แบบฟันเลื่อย
ตัวเลือกการบรรจุ
- LCL (น้อยกว่าหนึ่งตู้คอนเทนเนอร์): บรรจุด้วยฟิล์มพลาสติกแล้ววางบนพาเลท
- FCL (บรรจุเต็มตู้คอนเทนเนอร์): บรรจุแบบเปลือย
- แพ็คเกจพิเศษอื่นๆ: ตามความต้องการของลูกค้า
มีการปรับแต่งตามแบบของคุณหรือขนาดเฉพาะของคุณ
ตารางโหลดมาตรฐาน
ตารางโหลด 1
| ระยะพิทช์ของแถบรับน้ำหนัก |
ระยะพิทช์ของแถบขวาง |
20×3 |
25×3 |
32×3 |
40×3 |
20×5 |
25×5 |
| 30 |
100 |
G203/30/100 |
G253/30/100 |
G323/30/100 |
G403/30/100 |
G205/30/100 |
G255/30/100 |
| 50 |
G203/30/50 |
G253/30/50 |
G323/30/50 |
G403/30/50 |
G205/30/50 |
G255/30/50 |
| 40 |
100 |
G203/40/100 |
G253/40/100 |
G323/40/100 |
G403/40/100 |
G205/40/100 |
G255/40/100 |
| 50 |
G203/40/50 |
G253/40/50 |
G323/40/50 |
G403/40/50 |
G205/40/50 |
G255/40/50 |
| 60 |
50 |
- |
G253/60/50 |
G253/60/50 |
G403/60/50 |
G205/60/50 |
G255/60/50 |
ตารางโหลด 2
| ระยะพิทช์ของแถบรับน้ำหนัก |
ระยะพิทช์ของแถบขวาง |
32×5 |
40×5 |
45×5 |
50×5 |
55×5 |
60×5 |
| 30 |
100 |
G325/30/100 |
G405/30/100 |
G455/30/100 |
G505/30/100 |
G555/30/100 |
G605/30/100 |
| 50 |
G325/30/50 |
G405/30/50 |
G455/30/50 |
G505/30/50 |
G555/30/50 |
G605/30/50 |
| 40 |
100 |
G325/40/100 |
G405/40/100 |
G455/40/100 |
G505/40/100 |
G555/40/100 |
G605/40/100 |
| 50 |
G325/40/50 |
G405/40/50 |
G455/40/50 |
G505/40/50 |
G555/40/50 |
G605/40/50 |
| 60 |
50 |
G325/60/50 |
G405/60/50 |
G455/60/50 |
G505/60/50 |
G555/60/50 |
G605/60/50 |

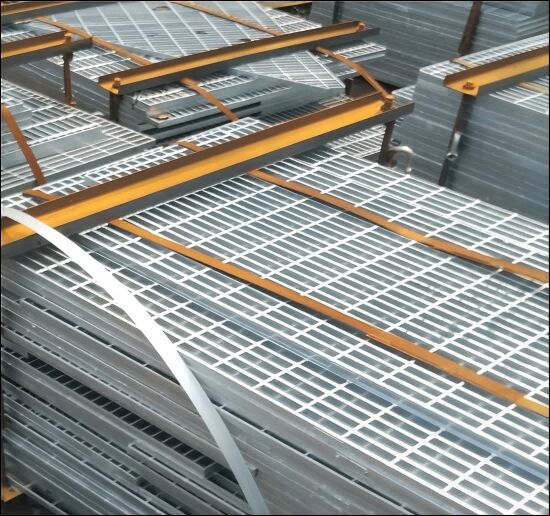

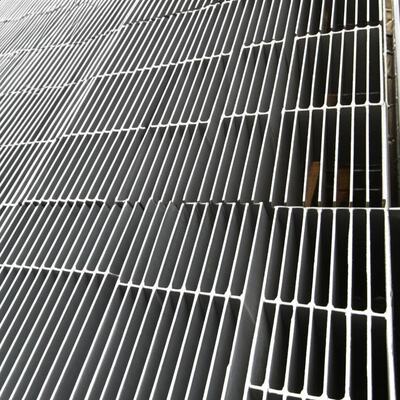

รูปภาพสินค้า
